器件布局分区/分层规则2005-05-28 19:21:08

点击在新窗口中浏览此图片

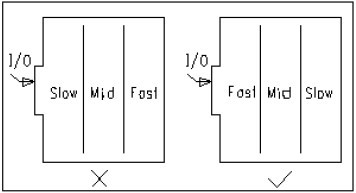

A. 主要是为了防止不同工作频率的模块之间的互相干扰，同时尽量缩短高频部分的布线长度。通常将高频的部分布设在接口部分以减少布线长度，当然，这样的布局仍然要考虑到低频信号可能受到的干扰。同时还要考虑到高/低频部分地平面的分割问题，通常采用将二者的地分割，再在接口处单点相接。

B. 对混合电路，也有将模拟与数字电路分别布置在印制板的两面，分别使用不同的层布线，中间用地层隔离的方式。


标签: PCB设计  布线原则
作者:赢泽 | 分类:布线原则 | 浏览:113 | 评论:0
