相同容值电容的并联

使用很多电容并联能有效地减小阻抗。63个0.0316 uF的小电容（每个电容ESL为1 nH）并联的效果相当于一个具有0.159 nH ESL的1.9908 uF电容。

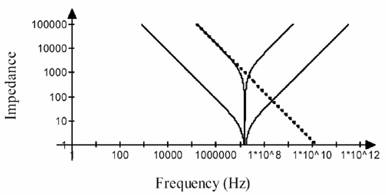

图10 多个等值电容并联

单个电容及并联电容的阻抗特性如图10所示。并联后仍有相同的谐振频率，但是并联电容在每一个频率点上的阻抗都小于单个电容。

但是，从图中我们看到，阻抗曲线呈V字型，随着频率偏离谐振点，其阻抗仍然上升的很快。要在很宽的频率范围内满足目标阻抗要求，需要并联大量的同值电容。这不是一种好的方法，造成极大地浪费。有些人喜欢在电路板上放置很多0.1uF电容，如果你设计的电路工作频率很高，信号变化很快，那就不要这样做，最好使用不同容值的组合来构成相对平坦的阻抗曲线。
